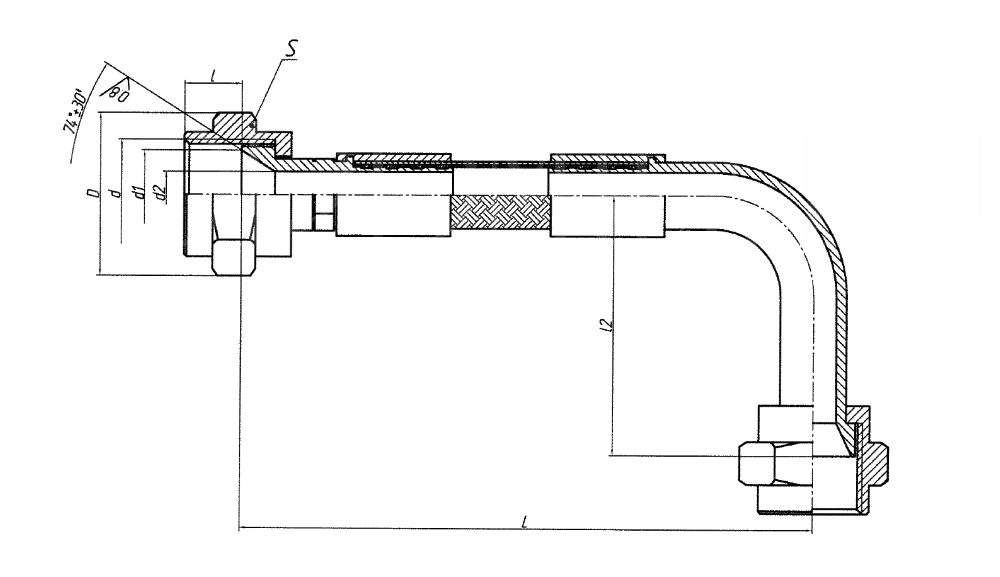

Под углом 90°
Обозначение | Размеры, мм | Давление МПа (кгс/см²) |
|||||||
| Ду | D | d | d1 | d2 | I1 | I2 | S | ||
| ATM.021.6-210/8Д0.447.021-20 | 6 | 25.4 | М14*1,5 | 10.6 | 4.6 | 10 | 21 | 22 | 21 (210) |
| ATM.021.8-210/8Д0.447.021-30 | 8 | 25.4 | М16*1,5 | 12.5 | 6 | 11 | 22 | 22 | 21 (210) |
| ATM.021.10-210/8Д0.447.021-40 | 10 | 31.2 | М20*1,5 | 15.5 | 8 | 13 | 24 | 27 | 21 (210) |
| ATM.021.12-210/8Д0.447.021-50 | 12 | 34.6 | М22*1,5 | 17.5 | 10 | 13 | 26 | 30 | 21 (210) |
| ATM.021.14-210/8Д0.447.021-60 | 14 | 34.6 | М24*1,5 | 19.3 | 12 | 14 | 30 | 30 | 21 (210) |
| ATM.021.16-210/8Д0.447.021-70 | 16 | 41.6 | М27*1,5 | 22.3 | 14 | 13.5 | 30 | 36 | 21 (210) |
Обозначение | Размеры, мм | Давление МПа (кгс/см²) |
|||||||
| Ду | D | d | d1 | d2 | I1 | I1 | S | ||
| АТМ.033.6-100/8Д0.447.033-20 | 6 | 25.4 | М14*1,5 | 10.6 | 4.6 | 10 | 21 | 22 | 10 (100) |
| АТМ.033.8-100/8Д0.447.033-30 | 8 | 25.4 | М16*1,5 | 12.5 | 6 | 11 | 22 | 22 | 10 (100) |
| АТМ.033.10-100/8Д0.447.033-40 | 10 | 31.2 | М20*1,5 | 15.5 | 8 | 11 | 24 | 27 | 10 (100) |
| АТМ.033.12-100/8Д0.447.033-50 | 12 | 34.6 | М22*1,5 | 17.5 | 10 | 13 | 26 | 30 | 10 (100) |
| АТМ.033.14-100/8Д0.447.033-60 | 14 | 34.6 | М24*1,5 | 19.3 | 12 | 13 | 30 | 30 | 10 (100) |
| АТМ.033.16-100/8Д0.447.033-70 | 16 | 41.6 | М27*1,5 | 22.3 | 14 | 14 | 30 | 36 | 10 (100) |
| АТМ.033.20-65/8Д0.447.033-80 | 20 | 47.6 | М33*2,5 | 27.6 | 18 | 17 | 34 | 41 | 65 |
| АТМ.033.25-65/8Д0.447.033-90 | 25 | 53.1 | М36*2,5 | 33.6 | 23 | 17.5 | 39 | 46 | 65 |
